Auteur: Waldek Verbiesen
&
UNITS

luidspreker
units

Wavecor uit GuangZhou China is een merk dat alweer jaren aan de weg timmert en serieuze kwaliteit luidsprekers zelf ontwikkelt en produceert. Ook levert Wavecor goede PDF's met specificaties en tegenwoordig ook PDF's met plots voor de kastvolume in gesloten en basreflex behuizing aldus een merk dat zich ook serieus voor de zelfbouw markt profileert. Helemaal voorbeeldig is het leveren van Thiele Small, SPL en Impedantie data voor computer-simulatoren als bijvoorbeeld Boxsim, LEAP en LMS zodat je direct aan de slag kunt met het simuleren van je kast volume en filternetwerk. Het assortiment groeit met het jaar en heden is er een groot assortiment aan tweeters mids en woofers van diverse kwaliteiten. Ook in conus materiaal is er brede keuze in papier met coating, glasvezel, nomex en aluminium. Bijna alle midwoofers en woofers maken gebruik van het "balanced drive" magneet systeem dat de lineairiteit van het magneetveld optimaliseerd en zo vervorming van de driver verminderd. Enkele subwoofers zijn al zeer bekend in de zelfbouw wereld vanwege de balanced drive en zeer grote uitslag zoals de SW223 types.
Alle units met specificaties vind je HIER.
Tweeters
€ 40,-
Wavecor TW013WA01
Ø 45mm tweeter met Ø 13mm textieldome gekoppeld aan een kleine hoorn en aangedreven door een neodymium magneetsysteem. Ondanks zijn formaat opmerkelijk breedbandig. Goede spreiding en makkelijke impedantie met een scherpe prijs. Een goede minitweeter met 1,3 lineaire slag en goede belastbaarheid.

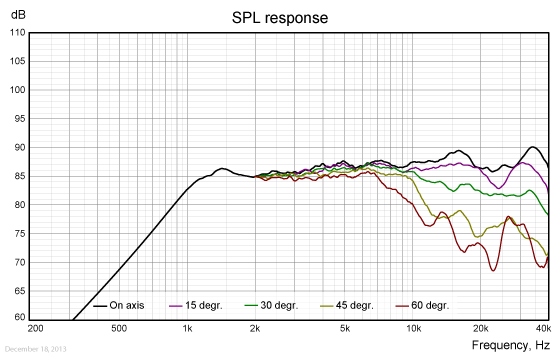

SPL diagram.

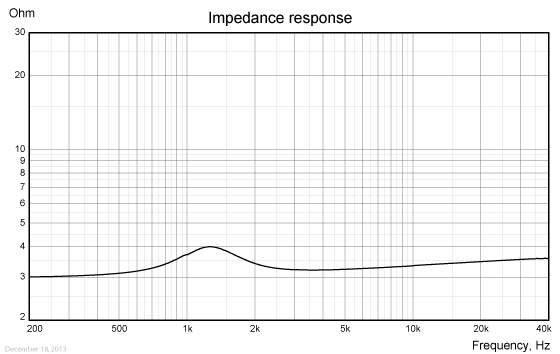

Impedantie diagram.

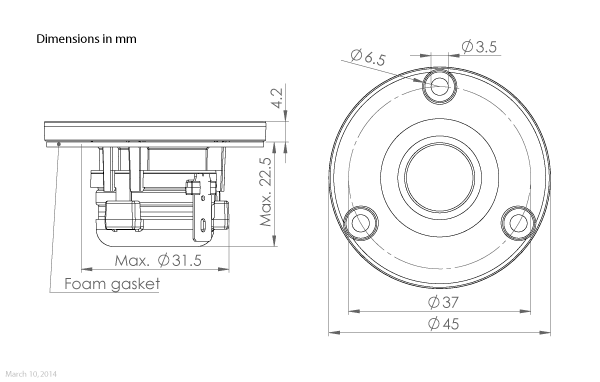

Afmetingen.
Specificaties PDF.
€ 39,-
Wavecor TW022WA02
22 mm textieldome tweeter met neodymium aandrijving.
SPL diagram.
Afmetingen.
€ 46,-
Wavecor TW022WA04
Compacte 22mm dometweeter met neodymium magneet en drukkamer.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 46,-
Wavecor TW022WA05
22mm textieldome tweeter zonder ferrofluid, met kleine waveguide. Hier laat wavecor zien wat goede R&D binnen deze prijsklasse mogelijk maakt. Een bijzonder lage eigenresonantie, zeer goede spreiding en geen rollof onder de 20 kHz maar pas daarboven. Dankzij de lage fs al onbeperkt inzetbaar vanaf 3 kHz.
Specificaties PDF.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 46,-
Wavecor TW022WA06
22mm textieldome tweeter met ferrofluid en kleine waveguide. Hier laat wavecor zien wat goede R&D binnen deze prijsklasse mogelijk maakt. Een bijzonder lage eigen resonantie, zeer goede spreiding en geen rollof onder de 20 kHz maar pas daarboven. Dankzij de lage fs al onbeperkt inzetbaar vanaf 3 kHz.
Specificaties PDF.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 59,-
Wavecor TW030WA01
Ø30mm textieldome tweeter met neodymium magneet aandrijving. Uniek is de grote spoeldiameter waarmee de unit ondanks zijn kleine inbouwmaat nog op lage frequenties ingezet kan worden. Inzetbaar vanaf 2kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 59,-
Wavecor TW030WA02
Ø30mm textieldome tweeter met neodymium magneet aandrijving en ferrofluid koeling. Uniek is de grote spoeldiameter waarmee de unit ondanks zijn kleine inbouwmaat nog op lage frequenties ingezet kan worden. Inzetbaar vanaf 2kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 72,-
Wavecor TW030WA05
4 Ohm Ø30mm textieldome tweeter met ferrietmagneet en drukkamer, zonder ferrofluid. Dankzij de grote dome en drukkamer een lage eigen resonantie van 450Hz. Inzetbaar vanaf 2,5kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 72,-
Wavecor TW030WA06
4 Ohm Ø30mm textieldome tweeter met ferrietmagneet en drukkamer, met ferrofluid. Dankzij de grote dome en drukkamer een lage eigen resonantie van 450Hz. Inzetbaar vanaf 2,5kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 72,-
Wavecor TW030WA07
8 Ohm Ø30mm textieldome tweeter met ferrietmagneet en drukkamer, zonder ferrofluid. Dankzij de grote dome en drukkamer een lage eigen resonantie van 450Hz. Inzetbaar vanaf 2,5kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 72,-
Wavecor TW030WA08
8 Ohm Ø30mm textieldome tweeter met ferrietmagneet en drukkamer, met ferrofluid. Dankzij de grote dome en drukkamer een lage eigen resonantie van 450Hz. Inzetbaar vanaf 2,5kHz.
SPL diagram.
Impedantie diagram.
Afmetingen.
€ 65,-

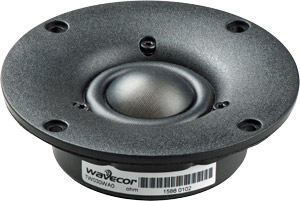

Wavecor TW030WA09 4 Ohm
30mm dome tweeter met ferrietmagneet, kleine resonantiekamer en hoorn.

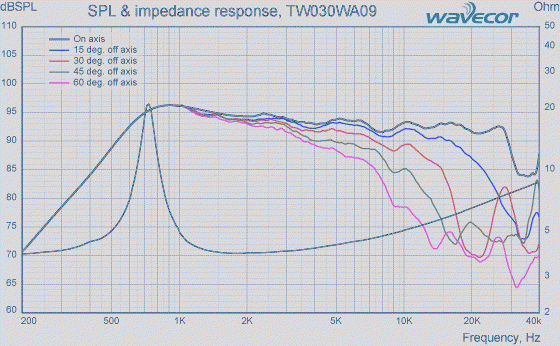

SPL/IMP diagram.
Afmetingen.
Specificaties PDF.
€ 65,-
Wavecor TW030WA10 8 Ohm
30mm dome tweeter met ferrietmagneet, kleine resonantiekamer en hoorn.
SPL/IMP diagram.
Afmetingen.
Specificaties PDF.
€ 79,-

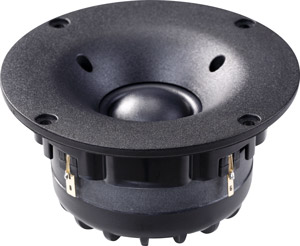

Wavecor TW030WA11 4 Ohm
De nieuwe 30mm softdome tweeters met waveguides zijn voorzien van alle ontwikkelingen om de competitie aan te gaan. 30mm CCAW spreekspoel, koper afscherming in het magneetsysteem en goed gedempte aankoppelvolume.

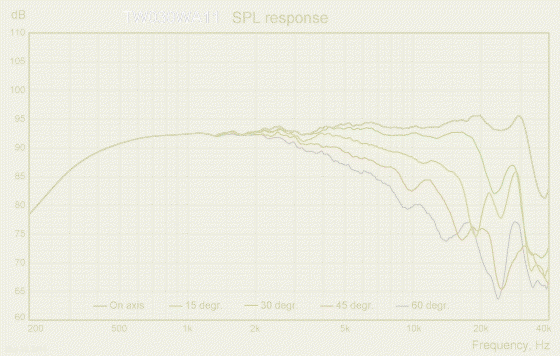

SPL diagram.

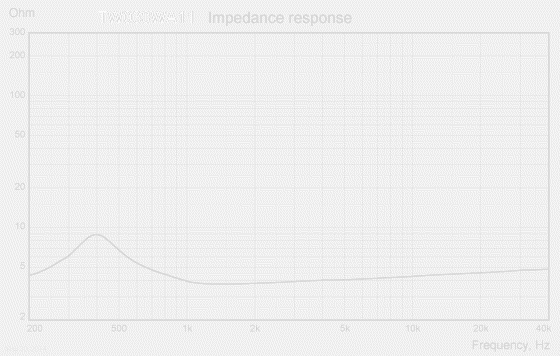

Impedantie diagram.
Afmetingen.
Specificaties PDF.
€ 79,-
Wavecor TW030WA12 8 Ohm
De nieuwe 30mm softdome tweeters met waveguides zijn voorzien van alle ontwikkelingen om de competitie aan te gaan. 30mm CCAW spreekspoel, koper afscherming in het magneetsysteem en goed gedempt aankoppelvolume.
SPL diagram.
Impedantie diagram.
Afmetingen.
Specificaties PDF.
Fullrange
€ 56,-
Wavecor FR070WA01
7cm fullrange met aluminium conus, afgeschermd neodymium magneetsysteem met koper afscherming voor verbeterd lineair magneetveld en CCAW spoel op zwart glasvezel spoeldrager. Goed geventileerd polymeer chassis.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 56,-
Wavecor FR070WA01
7cm fullrange met aluminium conus, afgeschermd neodymium magneetsysteem met koper afscherming voor verbeterd lineair magneetveld en CCAW spoel op zwart glasvezel spoeldrager. Goed geventileerd polymeer chassis.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 42,-
Wavecor FR070WA03 4 Ohm
7cm fullrange met aluminium membraan, ferrietmagneet en polymeer chassis. Goede ontluchting, CCAW spoel op glasvezel spoeldrager en koper op de poolkern.
SPL / IMP diagram.

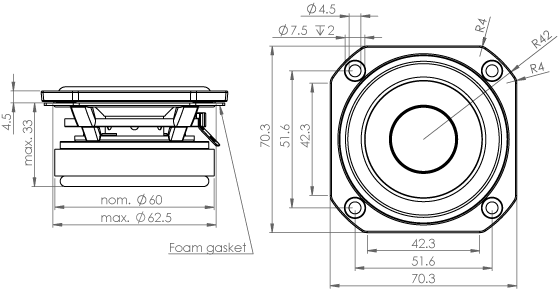

Afmetingen.
Specificaties PDF.
€ 42,-
Wavecor FR070WA04 8 Ohm
7cm fullrange met aluminium membraan, ferrietmagneet en polymeer chassis. Goede ontluchting, CCAW spoel op glasvezel spoeldrager en koper op de poolkern.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 46,-
Wavecor FR084WA01 4 Ohm
8cm fullrange met zwart aluminium conus, CCAW spoel op glasvezel spoeldrager, koper op de poolkern en goed geventileerde polymeer chassis.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 46,-
Wavecor FR084WA01 4 Ohm
8cm fullrange met zwart aluminium conus, CCAW spoel op glasvezel spoeldrager, koper op de poolkern en goed geventileerde polymeer chassis.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 46,-

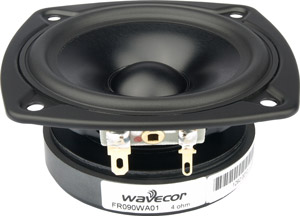

Fullrange FR090WA01 4 Ohm
9cm fullrange met zwart aluminium conus, CCAW spoel op glasvezel spoeldrager, koper op de poolkern en goed geventileerde staal chassis.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 46,-
Wavecor FR090WA02 8 Ohm
9cm fullrange met zwart aluminium conus, CCAW spoel op glasvezel spoeldrager, koper op de poolkern en goed geventileerde staal chassis.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
Midwoofers
€ 39,-
Wavecor WF090WA01 4 Ohm
9 cm midwoofer met gelakte papierconus en gestanst staal chassis. CCAW spoel op glasvezel spoeldrager.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 39,-
Wavecor WF090WA02 8 Ohm
9 cm midwoofer met gelakte papierconus en gestanst staal chassis. CCAW spoel op glasvezel spoeldrager.
SPL / IMP diagram.
Afmetingen.
Specificaties PDF.
€ 41,-
Wavecor WF110WA02 4 Ohm
Ø11cm papierconus midwoofer met gestanst staal-chassis. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 70,-
Wavecor WF110WA03 8 ohm
Ø11cm papierconus midwoofer met gestanst staal-chassis en neodymium magneet aandrijving. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 41,-
Wavecor WF110WA04 8 ohm
Ø11cm papierconus midwoofer met gestanst staal-chassis. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 48,-
Wavecor WF118WA01 4 Ohm
Ø12cm papierconus midwoofer met gestanst staal-chassis, rond. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 48,-
Wavecor WF118WA02 8 Ohm
Ø12cm papierconus midwoofer met gestanst staal-chassis, rond. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 63,-
Wavecor WF118WA05 4 Ohm
12cm midwoofer met geweven glasvezel conus en dop, balanced drive magneetsysteem met een budget gestanste staalchassis om de kosten te drukken.
SPL diagram.
Impedantie diagram.
Afmetingen.
Specificaties PDF.
€ 63,-
Wavecor WF118WA06 8 ohm
12cm midwoofer met geweven glasvezel conus en dop, balanced drive magneetsysteem met een budget gestanste staalchassis om de kosten te drukken.
SPL diagram.
Impedantie diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD03 4 Ohm
Ø12cm papierconus midwoofer met gegoten aluminium/magnesium chassis. CCAW-spoel en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
SPL diagram.
Afmetingen.
€ 79,50
Wavecor WF120BD04 8 Ohm
Ø12cm papierconus midwoofer met gegoten aluminium/magnesium chassis. CCAW spoel in een optimaal 'Balanced Drive' magneetsysteem met koperkap op de poolkern voor minimale inductie en strooiveld.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD05 Glass Fiber 4 Ohm
12cm glasvezel/papier conus in gegoten chassis met CCAWspoel en balanced drive magneetmoter.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD06 Glass Fiber 8 Ohm
12cm glasvezel/papier conus in gegoten chassis met CCAWspoel en balanced drive magneetmoter.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD07 4 Ohm
12cm papier conus met CCAWspoel op glasvezel spoeldrager en balanced drive magneetmoter met koper op de poolkern. Gegoten aluminium chassis met goede ontluchting tegen compressie effect.
SPL diagram.
Afmetingen.
€ 79,50
Wavecor WF120BD08 8 Ohm
12cm papier conus met CCAWspoel op glasvezel spoeldrager en balanced drive magneetmoter met koper op de poolkern. Gegoten aluminium chassis met goede ontluchting tegen compressie effect.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD09 8 Ohm
12cm glasvezel / papier conus met CCAWspoel op glasvezel spoeldrager en balanced drive magneetmoter met koper op de poolkern. Gegoten aluminium chassis met goede ontluchting tegen compressie effect.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 79,50
Wavecor WF120BD10 8 Ohm
12cm glasvezel / papier conus met CCAWspoel op glasvezel spoeldrager en balanced drive magneetmoter met koper op de poolkern. Gegoten aluminium chassis met goede ontluchting tegen compressie effect.
SPL diagram.
Afmetingen.
Specificaties PDF.
€ 145,-
Wavecor Exclusive WF120CU07 8Ohm
12cm midwoofer / fullrange met papierconus, CCAW spoel in balanced drive magneet systeem, gegoten aluminium chassis en faseplug. Hier probeert Wavecor de middentonen naar een nog hoger niveau te tillen. Parameters.
  • power handling (continuous/programme) = 60 W
  • frequency range = 50-8000 Hz
  • resonance frequency fs = 65 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 86 dB (2,83V; 1m)
  • DC resistance Re = 6,15 Ohm
  • force factor BL = 5,7 N/A
  • effective piston radiating area Sd = 54 cm2
  • effective mechanical mass incl. air load mms = 6,2 g
  • equivalent volume of compliance Vas = 3,3 l
  • total Q factor Qts = 0,45 (Qms=6,5, Qes=0,48)
  • voice coil diameter = 26 mm
  • maximum peak linear excursion vibration xlin = +/- 4 mm
  • mounting diameter d = 99 mm
  • overall diameter d = 120,5 mm
  • mounting depth (not countersunk) t = 72 mm

  • Specificaties PDF
    € 145,-
    Wavecor Exclusive WF120CU08 8ohm
    12cm midwoofer / midrange met papier/glasvezel conus, 32mm CCAW spoel in balanced drive magneet systeem, gegoten aluminium chassis en faseplug. Exclusieve versie.
    Parameters.
  • power handling (continuous/programme) = 60 W
  • frequency range = 50-5000 Hz
  • resonance frequency fs = 55 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 86,7 dB (2,83V; 1m)
  • DC resistance Re = 6,5 Ohm
  • force factor BL = 5,9 N/A
  • effective piston radiating area Sd = 54 cm2
  • effective mechanical mass incl. air load mms = 6 g
  • equivalent volume of compliance Vas = 5,8 l
  • total Q factor Qts = 0,37 (Qms=9,4, Qes=0,39)
  • voice coil diameter = 32 mm
  • maximum peak linear excursion vibration xlin = +/- 4 mm
  • mounting diameter d = 99 mm
  • overall diameter d = 120,5 mm
  • mounting depth (not countersunk) t = 72 mm

  • Specificaties PDF
    € 149,-
    Wavecor WF138WA01 4 Ohm
    Ø14cm papierconus midwoofer, neodymium magneet met een gestanste staal chassis, ontluchte spider. CCAW-spoel op polyester spoeldrager en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 149,-
    Wavecor WF138WA03 8 Ohm
    Ø14cm papierconus midwoofer, neodymium magneet met een gestanste staal chassis, ontluchte spider. CCAW-spoel op polyester spoeldrager en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 46,-
    Wavecor WF138WA04 8 Ohm
    Ø14cm papierconus midwoofer met een gestanste staal chassis, ontluchte spider. CCAW-spoel op polyester spoeldrager en Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 51,-
    Wavecor WF146WA01 4 Ohm
    Ø15cm midwoofer met papierconus en gestanste staal chassis met goede ontluchting om compressie te voorkomen. Ø32mm CCAW-spoelc en de Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting. Uitstekende lineairiteit en minimaal opbreken. Inzetbaar tot 3kHz.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 51,-
    Wavecor WF146WA02 8 Ohm
    Ø15cm midwoofer met papierconus en gestanste staal chassis met goede ontluchting om compressie te voorkomen. Ø32mm CCAW-spoel en de Aluminium poolkernring optimaliseerd de lineairiteit van het magneetveld voor verminderde THD bij hogere belasting. Uitstekende lineairiteit en minimaal opbreken. Inzetbaar tot 3kHz.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 66,-
    Wavecor WF146WA05 4 Ohm
    15cm midwoofer met geweven glasvezel conus, balanced drive magneetsysteem en gestanst staal chassis.

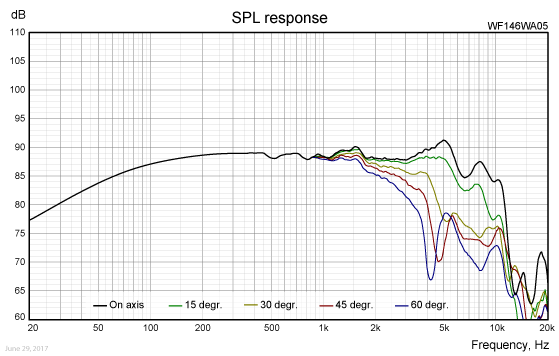

    SPL diagram.

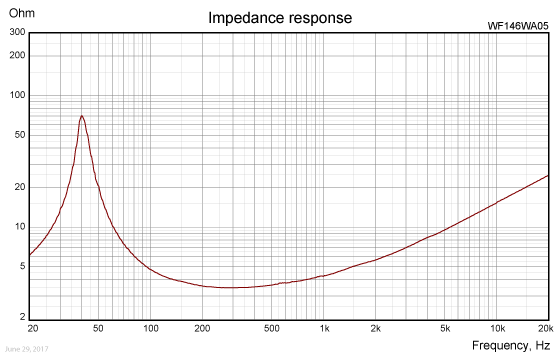

    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 66,-
    Wavecor WF146WA06 8 Ohm
    15cm midwoofer met geweven glasvezel conus, balanced drive magneetsysteem en gestanst staal chassis.

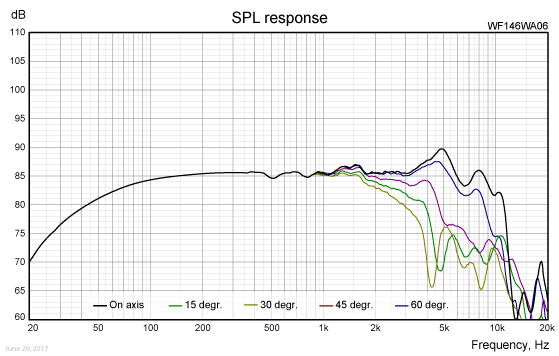

    SPL diagram.

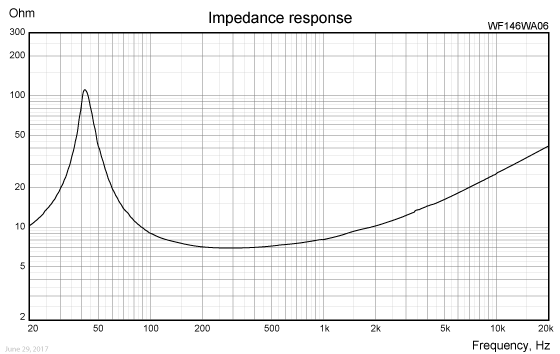

    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 110,-
    Wavecor WF152BD03 4 Ohm
    Ø15cm midwoofer met papierconus en gegoten aluminium/magnesium chassis. 'Balanced Drive' magneet systeem met koper poolkap en een speciale constructie van de poolkern zorgen voor een lineair magneetveld dus betere lineaire uitslag en lagere harmonische vervorming in de lage frequenties. Ontluchte spider voor optimale luchtstroom. De WF52BD03 en WF152BD04 zijn voorzien van alle optimalisaties en mogen tot de betere Hi-End midbass drivers gerekend worden.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 110,-
    Wavecor WF152BD04 8 Ohm
    Ø15cm midwoofer met papierconus en gegoten aluminium/magnesium chassis. 32mm CCAW spoel op glasvezel spoeldrager, 'Balanced Drive' magneet systeem met koper poolkap en een speciale constructie van de poolkern zorgen voor een lineair magneetveld dus betere lineaire uitslag en lagere harmonische vervorming in de lage frequenties. Ontluchte spider voor optimale luchtstroom. De WF52BD03 en WF152BD04 zijn voorzien van alle optimalisaties en mogen tot de betere Hi-End midbass drivers gerekend worden.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 105,-

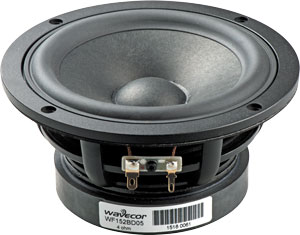

    Wavecor WF152BD05
    15cm midwoofer met papier/glasvezel conus. 32mm glasvezelspoeldrager, balanced drive magneetsysteem met koper ringen en kap op de open poolkern, gegoten alu chassis. Een typische Hi-end driver.
    SPL diagram.
    Afmetingen.
    Specifcaties PDF.
    € 105,-
    Wavecor WF152BD06
    15cm midwoofer met papier/glasvezel conus. 32mm glasvezelspoeldrager, balanced drive magneetsysteem met koper ringen en kap op de open poolkern, gegoten alu chassis. Een typische Hi-end driver.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 169,-
    Wavecor Exclusive WF152CU13 8 ohm
    15cm midwoofer met glasvezel conus, balanced-drive, gegoten aluminium chassis en faseplug.
    Parameters
  • power handling (continuous/programme) = 70 W
  • frequency range = 45-3000 Hz
  • resonance frequency fs = 52 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 87,6 dB (2,83V; 1m)
  • DC resistance Re = 6,5 Ohm
  • force factor BL = 7,7 N/A
  • effective piston radiating area Sd = 93 cm2
  • effective mechanical mass incl. air load mms = 12,2 g
  • equivalent volume of compliance Vas = 9,4 l
  • total Q factor Qts = 0,42 (Qms=10,5, Qes=0,44)
  • voice coil diameter = 32 mm
  • maximum peak linear excursion vibration xlin = +/- 4,5 mm
  • mounting diameter d = 128 mm
  • overall diameter d = 152 mm
  • mounting depth (not countersunk) t = 80,5 mm

  • Specificaties PDF
    € 169,-
    Wavecor Exclusive WF152CU14 8 ohm
    15cm exclusive midwoofer met papierconus, balanced-drive, gegoten aluminium chassis en faseplug.
    Parameters
  • power handling (continuous/programme) = 70 W
  • frequency range = 45-8000 Hz
  • resonance frequency fs = 53 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 88,7 dB (2,83V; 1m)
  • DC resistance Re = 6,4 Ohm
  • force factor BL = 7,4 N/A
  • effective piston radiating area Sd = 93 cm2
  • effective mechanical mass incl. air load mms = 10,5 g
  • equivalent volume of compliance Vas = 10,5 l
  • total Q factor Qts = 0,4 (Qms=11,3, Qes=0,41)
  • voice coil diameter = 32 mm
  • maximum peak linear excursion vibration xlin = +/- 4,5 mm
  • mounting diameter d = 128 mm
  • overall diameter d = 152 mm
  • mounting depth (not countersunk) t = 80,5 mm

  • Specificaties PDF
    € 149,-
    Wavecor WF160WA01 4 Ohm
    Ø16cm midwoofer met papierconus, neodymium magneet, Ø32mm CCAW-spoel op glasvezel spoeldrager en gestanste staal chassis met goede ontluchting om compressie te voorkomen. Uitstekende lineairiteit en minimaal opbreken. Inzetbaar tot 2kHz.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 56,-

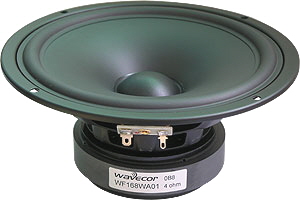

    Wavecor WF168WA01 4 Ohm
    Ø17cm midwoofer met papierconus en gestanste staal chassis met goede ontluchting. Ø32mm CCAW spoel op glasvezel spoeldrager in een met aluminiumring gestabilizeerd magneetveld. Inzetbaar tot 2kHz.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 56,-
    Wavecor WF168WA02 8 Ohm
    Ø17cm midwoofer met papierconus en gestanste staal chassis met goede ontluchting. Ø32mm CCAW spoel op glasvezel spoeldrager in een met aluminiumring gestabilizeerd magneetveld. Inzetbaar tot 2kHz.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 75,-
    Wavecor WF168WA05 4 Ohm
    Ø17cm midwoofer met glasvezelconus, balanced drive magneetsysteem, doorboorde poolkern en budget gestanst staalchassis.
    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 75,-
    Wavecor WF168WA06 8 Ohm
    Ø17cm midwoofer met glasvezelconus, balanced drive magneetsysteem, doorboorde poolkern en budget gestanst staalchassis.
    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 129,-
    Wavecor WF182BD03 4 Ohm
    Ø18cm Papierconus met gegoten aluminium/magnesium chassis, 39mm CCAW spoel op glasvezel spoeldrager. 'Balanced Drive' magneetsysteem met doorboorde kern en aanpassing van de poolkern plus koperkap op de poolplaat dus een optimaal lineair magneetveld voor verminderde harmonische vervorming in de lage frequenties. Ontluchte spider voor optimale luchtstroom. Xmax=5,5mm. De WF183BD03 en WF183BD04 zijn voorzien van alle optimalisaties en mogen tot de betere Hi-End midbass drivers gerekend worden.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 129,-
    Wavecor WF182BD04 8 Ohm
    Ø18cm Papierconus met gegoten aluminium/magnesium chassis, 39mm CCAW spoel op glasvezel spoeldrager. 'Balanced Drive' magneetsysteem met doorboorde kern en aanpassing van de poolkern plus koperkap op de poolplaat dus een optimaal lineair magneetveld voor verminderde harmonische vervorming in de lage frequenties. Ontluchte spider voor optimale luchtstroom. Xmax=5,5mm. De WF183BD03 en WF183BD04 zijn voorzien van alle optimalisaties en mogen tot de betere Hi-End midbass drivers gerekend worden.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 189,-
    Wavecor Exclusive WF182CU12 8Ohm
    18cm exclusive midwoofer met glasvezel conus, CCAW spoel in Balanced drive magneetsysteem, gegoten aluminium chassis met goede spider ontluchting en faseplug.
    Parameters
  • power handling (continuous/programme) = 100 W
  • frequency range = 35-3000 Hz
  • resonance frequency fs = 33 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 87,2 dB (2,83V; 1m)
  • DC resistance Re = 6,4 Ohm
  • force factor BL = 8,2 N/A
  • effective piston radiating area Sd = 131 cm2
  • effective mechanical mass incl. air load mms = 19,5 g
  • equivalent volume of compliance Vas = 29 l
  • total Q factor Qts = 0,37 (Qms=9,2, Qes=0,39)
  • voice coil diameter = 39 mm
  • maximum peak linear excursion vibration xlin = +/- 5,5 mm
  • mounting diameter d = 153 mm
  • overall diameter d = 182 mm
  • mounting depth (not countersunk) t = 88 mm

  • Specificaties PDF
    € 189,-
    Wavecor Exclusive WF182CU13 8Ohm
    18cm exclusive midwoofer met gelakte papier conus, CCAW spoel in Balanced drive magneetsysteem, gegoten aluminium chassis met goede spider ontluchting en faseplug.
    Parameters
  • power handling (continuous/programme) = 100 W
  • frequency range = 38-4000 Hz
  • resonance frequency fs = 37 Hz
  • impedance R = 8 Ohm
  • sound pressure level SPL = 88,8 dB (2,83V; 1m)
  • DC resistance Re = 6,5 Ohm
  • force factor BL = 7,9 N/A
  • effective piston radiating area Sd = 131 cm2
  • effective mechanical mass incl. air load mms = 15,3 g
  • equivalent volume of compliance Vas = 29,9 l
  • total Q factor Qts = 0,36 (Qms=9,5, Qes=0,37)
  • voice coil diameter = 39 mm
  • maximum peak linear excursion vibration xlin = +/- 5,5 mm
  • mounting diameter d = 153 mm
  • overall diameter d = 182 mm
  • mounting depth (not countersunk) t = 88 mm

  • Specificaties PDF
    Subwoofers
    € 59,-
    Wavecor SW070WA01 4 Ohm
    Ø7cm miniatuur subwoofer met zwart geanodiseerd aluminium conus, conex spider en dual Neodymium motor met polymeer chassis. Glasvezel spoeldrager met 26mm spoel.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 59,-
    Wavecor SW070WA02 8 Ohm
    Ø7cm miniatuur subwoofer met zwart geanodiseerd aluminium conus, conex spider en dual Neodymium motor met polymeer chassis. Glasvezel spoeldrager met 26mm spoel.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    Kastvolume PDF.
    € 49,-
    Wavecor SW118WA01 4Ohm
    Kleine 12cm papierconus woofer met balanced-drive magneet systeem en gestanst staal chassis. Ideaal voor kleine multimedia systemen. Lineaire slag = 4mm.

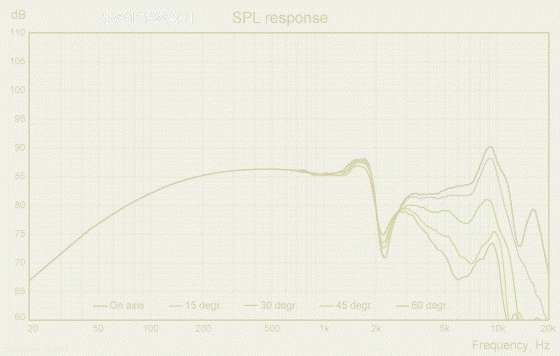

    SPL diagram.

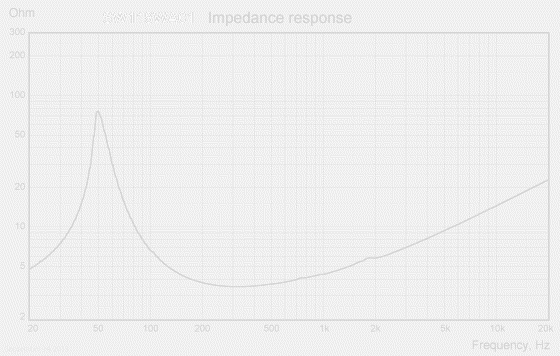

    Impedantie diagram.
    Afmetingen.
    Kastvolume PDF
    € 49,-
    Wavecor SW118WA02 8 Ohm
    Kleine 12cm papierconus woofer met balanced-drive magneet systeem en gestanst staal chassis. Ideaal voor kleine multimedia systemen. Lineaire slag = 4mm.

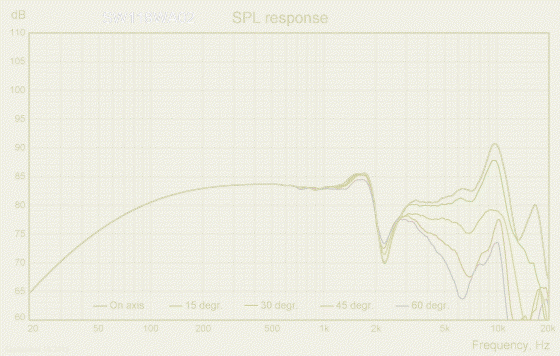

    SPL diagram.

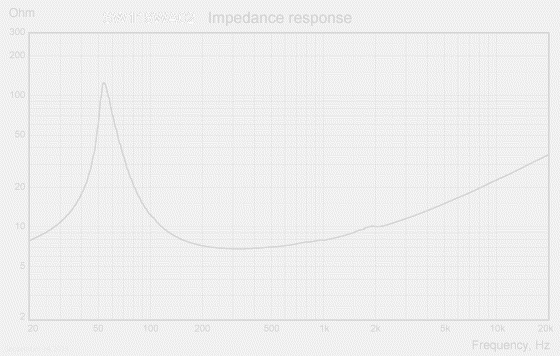

    Impedantie diagram.
    Afmetingen.
    Kastvolume PDF
    € 69,-
    Wavecor SW146WA01 4Ohm
    15cm papierconus woofer met balanced-drive magneet systeem met aluminium ringen en gestanst staal chassis. Ideaal voor kleine multimedia systemen. Lineaire slag = 6mm.
    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Kastvolume PDF.
    € 69,-
    Wavecor SW146WA02 8Ohm
    15cm papierconus woofer met balanced-drive magneet systeem met aluminium ringen en gestanst staal chassis. Ideaal voor kleine multimedia systemen. Lineaire slag = 6mm.
    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Kastvolume PDF.
    € 76,-

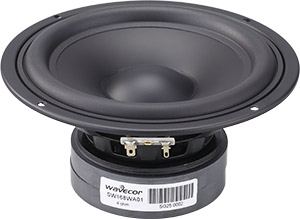

    Wavecor SW168WA01 4Ohm
    17cm subwoofer met gelakte papierconus, balanced drive magneetsysteem, poolkern opening, aluminium ringen in de magneetmotor, conex spider en gestanst staal chassis met goede spider ontluchting. Zeer diepe laagweergave uit zeer kleine behuizing.

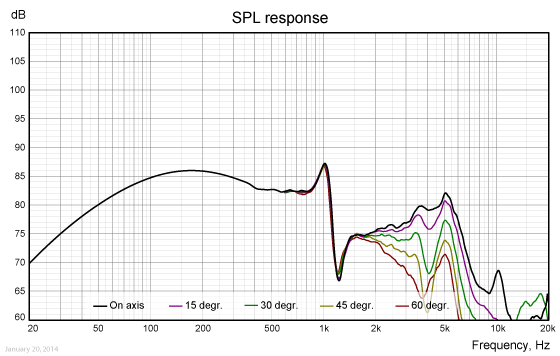

    SPL diagram.

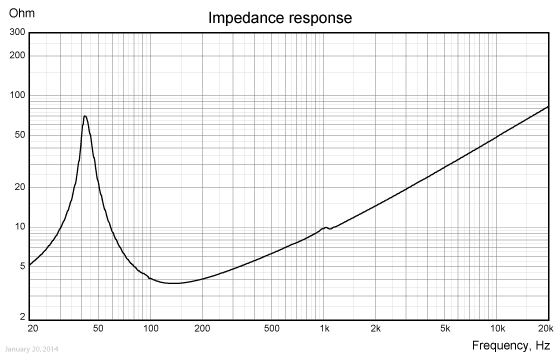

    Impedantie diagram.

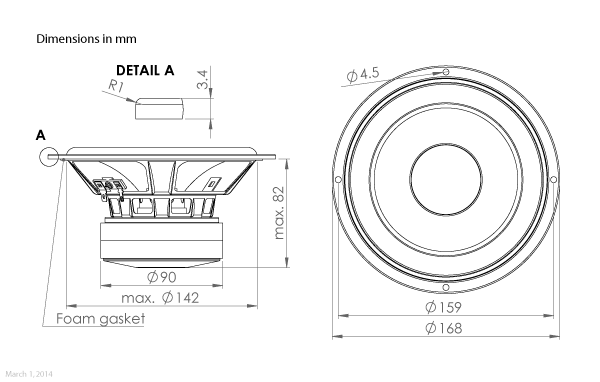

    Afmetingen.
    Kastvolume PDF.
    € 87,-
    Wavecor SW178WA01 8 Ohm
    18cm woofer met aluminium conus en en gestanste staal chassis. Magneetsysteem met aluminium ring voor verbeterd magneetveld en dus betere prestaties in de lage frequenties. Lage fs van 36Hz en de parameters ideaal voor een kleine subwoofer met een respectabele Xmax van 5mm.
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    Dwarsdoorsnede/explodedview PDF.
    € 49,-
    Wavecor PR178WA01 Passieve radiator
    Met M6 schroefdraad voor bevestiging van extra gewicht. Optisch gelijk aan de SW178WA01 8 Ohm.
    € 115,-
    Wavecor SW182BD03 4 Ohm
    Ø18cm langeslag subwoofer met zwart geanodiseerde aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem met ventilatie voor de beste prestaties in de lage frequenties. Geventileerde spoeldrager van glasvezel met een lange wikkeling wat resulteerd in een lineaire uitslag van 8mm (<>16mm). Verbeterde versie van de SW182BD01/02 types.

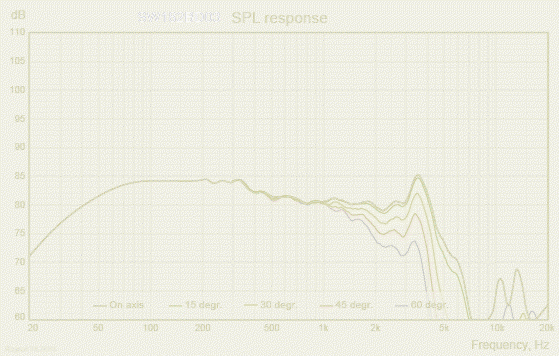

    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 115,-
    Wavecor SW182BD04 8Ohm
    Ø18cm langeslag subwoofer met zwart geanodiseerde aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem met ventilatie voor de beste prestaties in de lage frequenties. Geventileerde spoeldrager van glasvezel met een lange wikkeling wat resulteerd in een lineaire uitslag van 8mm (<>16mm). Verbeterde versie van de SW182BD01/02 types.

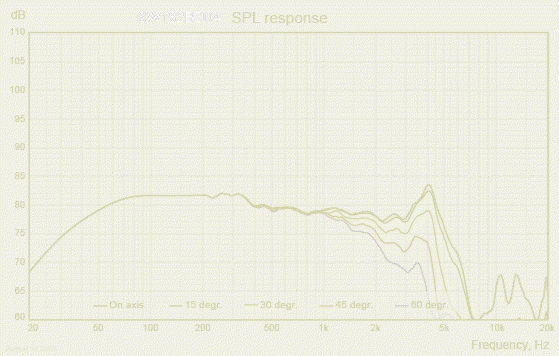

    SPL diagram.

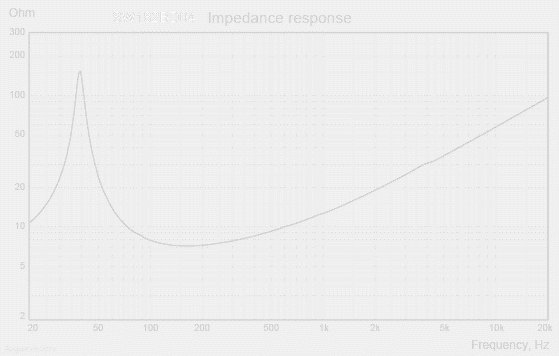

    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 121,-
    Wavecor SW182BD01 (4 ohm)
    Ø18cm langeslag subwoofer met zwart geanodiseerde aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem met ventilatie voor de beste prestaties in de lage frequenties. Geventileerde spoeldrager van glasvezel met een lange wikkeling wat resulteerd in een lineaire uitslag van 8mm (<>16mm).
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 121,-
    Wavecor SW182BD02 8 Ohm
    Ø18cm langeslag subwoofer met zwart geanodiseerde aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem met ventilatie voor de beste prestaties in de lage frequenties. Geventileerde spoeldrager van glasvezel met een lange wikkeling wat resulteerd in een lineaire uitslag van 8mm (<>16mm).
    SPL diagram.
    Afmetingen.
    Specificaties PDF.
    € 75,-
    Wavecor R182BD01 Passieve radiator
    Met M6 schroefdraad voor bevestiging van extra gewicht. Optisch gelijk aan de SW182BD01/02.
    € 96,-
    Wavecor SW215WA01 4Ohm
    21cm budget subwoofer met gelakte papierconus en gestanst staal chassis, balanced drive, 39mm glasvezel spoeldrager, open poolkern en een grote lineaire uitslag van 10mm.
    SPL diagram.
    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 96,-
    Wavecor SW215WA02 8Ohm
    21cm budget subwoofer met gelakte papierconus en gestanst staal chassis, balanced drive, 39mm glasvezel spoeldrager, open poolkern en een grote lineaire uitslag van 10mm.

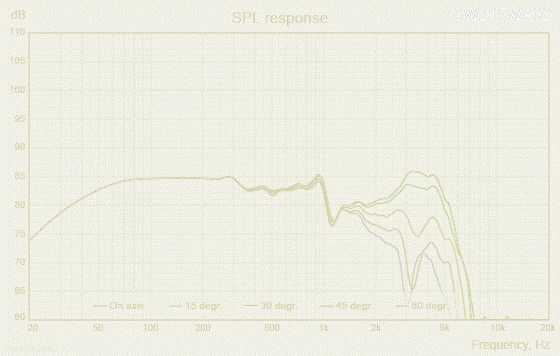

    SPL diagram.

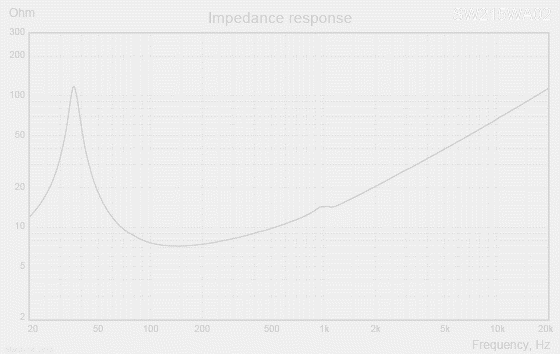

    Impedantie diagram.
    Afmetingen.
    Specificaties PDF.
    € 221,-
    Wavecor SW223BD01 4 Ohm
    Ø22cm subwoofer met zwarte aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem voor optimale linaire uitslag van de conus in de lage frequenties. Xmax=10,5mm.
    SPL diagram.
    Afmetingen.
    € 135,-
    Wavecor PR223BD01
    Passieve radiator met zwart geanodiseerd aluminium conus dat optisch matched met de SW223BD01 subwoofer. M8 schroefdraad voor bevestiging van extra gewicht.
    € 235,-
    Wavecor SW223BD02 4 Ohm
    Ø22cm subwoofer met zwarte aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem voor optimale linaire uitslag van de conus in de lage frequenties. Xmax=11,7mm.

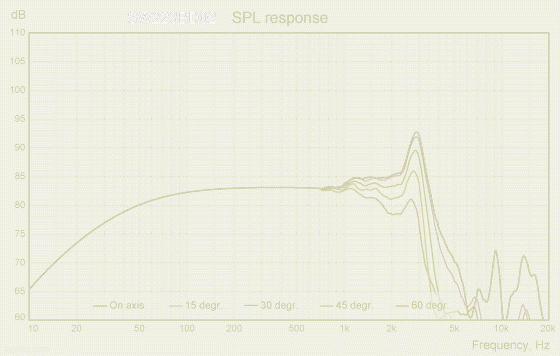

    SPL diagram.

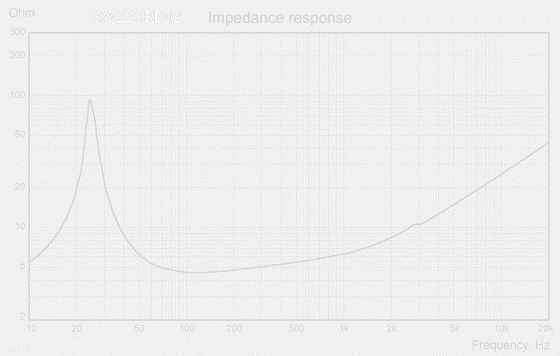

    Impedantie diagram.
    Afmetingen.
    Kastvolume
    € 235,-
    Wavecor SW223BD03 8 Ohm
    Ø22cm subwoofer met zwarte aluminium conus, gegoten aluminium/magnesium chassis en 'Balanced Drive' magneetsysteem voor optimale linaire uitslag van de conus in de lage frequenties. Xmax=11,7mm.

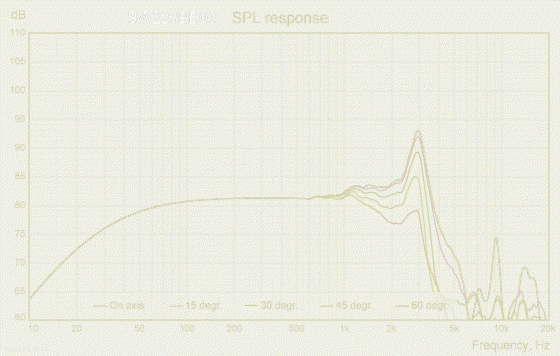

    SPL diagram.

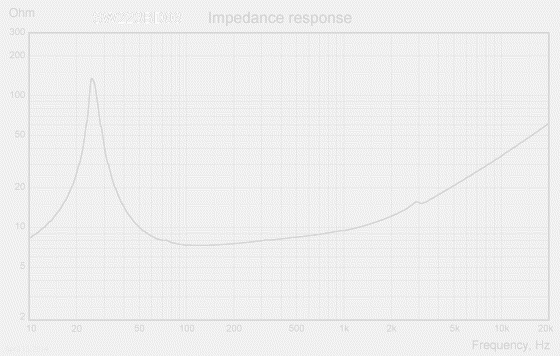

    Impedantie diagram.
    Afmetingen.
    Kastvolume
    € 265,-
    Wavecor SW263WA01 8 Ohm
    Ø26cm lange slag subwoofer met aluminium conus, gegoten aluminium/magnesium chassis met goede ventilatie. 50mm glasvezel spoeldrager in een diepe magneet met verlengde poolkern en aluminium ringen ter stabilisatie van het magneetveld voor een verbeterde grote lineaire uitslag van 11,5mm.
    Impedantie.
    Afmetingen.
    Specificaties PDF.
    Kastvolume PDF.
    € 265,-
    Wavecor SW263WA03 4 Ohm
    Ø26cm lange slag subwoofer met aluminium conus, gegoten aluminium/magnesium chassis met goede ventilatie. 50mm glasvezel spoeldrager in een diepe magneet met verlengde poolkern en aluminium ringen ter stabilisatie van het magneetveld voor een verbeterde grote lineaire uitslag van 11,5mm.
    Impedantie.
    Afmetingen.
    Specificaties PDF.
    Kastvolume PDF.
    € 150,-
    Wavecor PR263WA01 Passief radiator
    Aluminium conus met m8 schroefdraad bevestiging voor de extra gewichten. Past optisch bij de SW263WA subwoofers.
    € 135,-
    Wavecor SW270WA01
    Ø27cm papierconus subwoofer met balanced drive magneetsysteem, 51mm glasvezel spreekspoel, doorboorde poolkern en gestanst staal chassis. Grote lineaire slag van 11mm, dus een echte subwoofer. Inzetbaar tot 400Hz.
    SPL diagram.

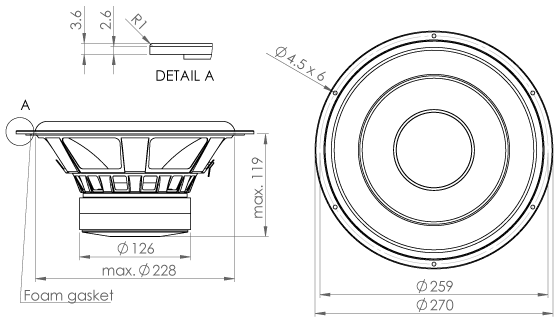

    Afmetingen.
    Specificaties PDF.
    Behuizing PDF.
    € 79,-

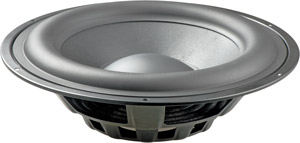

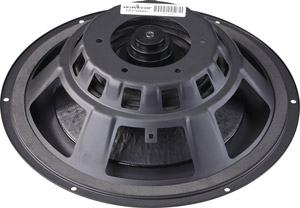

    Wavecor PR270WA01
    Ø27cm passieve radiator voor de SW270WA01.

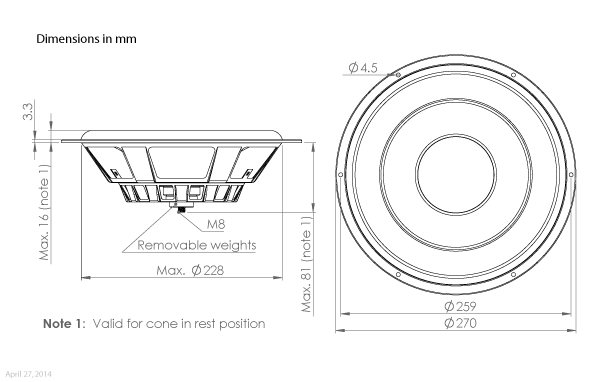

    Afmetingen.
    Specificaties PDF.
    € 290,-
    Wavecor SW310WA01 8 Ohm
    SW263WA03 4 Ohm Ø31cm lange slag subwoofer met aluminium conus, gegoten aluminium/magnesium chassis met goede ventilatie. 50mm glasvezel spoeldrager in een diepe magneet met verlengde poolkern en aluminium ringen ter stabilisatie van het magneetveld voor een verbeterde grote lineaire uitslag van 11,5mm. Nominale belastbaarheid 250Watt.
    Impedantie.
    Afmetingen.
    Specificaties PDF.
    € 299,-
    Wavecor SW310WA02 4 Ohm
    Ø31cm lange slag subwoofer met aluminium conus, gegoten aluminium/magnesium chassis met goede ventilatie. 50mm glasvezel spoeldrager in een diepe magneet met verlengde poolkern en aluminium ringen ter stabilisatie van het magneetveld voor een verbeterde grote lineaire uitslag van 11,5mm. Nominale belastbaarheid 250Watt.
    Impedantie.
    Afmetingen.
    Specificaties PDF.
    € 163,50
    Wavecor PR310WA01
    Passief radiator met aluminium conus optisch gelijk aan de SW310WA subwoofers. M8 schroefdraad voor bevestiging van extra gewichten.
