Soft Start

Hypex softstart module

€ 56,75
Hypex softstart module voor het langzame opstarten van de versterker. Verminderd de korte belasting van het net door de transformator opstart. Geeft daarbij functionaliteit als aan uit schakeling via hypex drukknop en status indicatie via LED's. Tevens kan de module gebruikt worden voor temperatuur bewaking dmv PTC's.

  • voeding van mono/stereo versterkers
  • Transformator opstart stroom beperking
  • Pushbutton control
  • Lage spanning aan/uit schakelaar
  • Temperatuur monitor
  • Single/dual LED indicatie
  • 115/230V operation
  • Maximum 1500VA output
  • Maximum of 6A continuous current
  • gewicht: 175g
  • afmetingen: 75mm x 68mm x 35mm
  • Specificaties PDF


    Hypex SMPS400

    Hypex SMPS400A180 / SMPS400A400 Switchmode powersupply

    Switch voedings module speciaal ontworpen voor de UcD180xx of UcD400xx modules.
    € 95,-

    HIGHLIGHTS:

  • High efficiency
  • Selectable input voltage range
  • Extremely small form factor
  • Low EMI
    GENERAL FEATURES:
  • Advanced over current protection
  • Remote controlled operation
  • Low weight
  • Compact Fits in 1HE (additional insulation required)
  • Fixed output voltage (2 versions available)
    ELECTRICAL FEATURES SMPS400A180:
  • High Line Input Voltage: 190-250Vac
  • Low Line Input Voltage: 95-130Vac
  • Output Voltage: 2x49Vdc
  • Max. Output power: 600W
  • Max. Output power: 400W @20Hz
  • Switching Frequency: 100kHz
    ELECTRICAL FEATURES SMPS400A400:
  • High Line Input Voltage: 190-250Vac
  • Low Line Input Voltage: 95-130Vac
  • Output Voltage: 2x64Vdc
  • Max. Output power: 600W
  • Max. Output power: 400W @20Hz
  • Switching Frequency: 100kHz
    MECHANICAL FEATURES:
  • Weight: 300g
  • Dimensions: 105mm x 100mm x 42(37)mm
  • Handleiding PDF.
    Specificaties PDF.

    Hypex SMPS1200A700

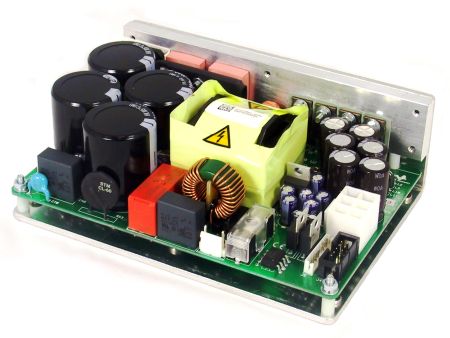

    Hypex SMPS1200A700 Switchmode powersupply

    € 175,-
    APPLICATIONS:
  • Supply for single or multiple amplifiers of the UcD™ range
  • Active loudspeakers
    HIGHLIGHTS:
  • High efficiency
  • Selectablel input voltage range
  • Extremely small form factor
  • Low EMI
    GENERAL FEATURES:
  • Advanced over current protection
  • Remote controlled operation
  • Low weight
  • Compact
  • Fits in 1HE (additional insulation required)
  • Fixed output voltage (2 versions available)
    ELECTRICAL FEATURES:
  • High Line Input Voltage: 180-264Vac
  • Low Line Input Voltage: 90-132Vac
  • Output Voltage: 2x85Vdc
  • Max. Output power: 1500W
  • Max. Output power: 1200W @20Hz
  • Switching Frequency: 100kHz
    MECHANICAL FEATURES:
  • Weight: 750g
  • Dimensions: 150mm x 105mm x 55mm
  • Handleiding PDF.
    Manual PDF.

    Hypex SMPS1200A400


    Hypex SMPS1200A400 Switchmode powersupply

    Met de voltage setting voor de UcD400 Modules.
    € 175,-
    APPLICATIONS:
  • Supply for single or multiple amplifiers of the UcD™ range
  • Active loudspeakers
    HIGHLIGHTS:
  • High efficiency
  • Selectablel input voltage range
  • Extremely small form factor
  • Low EMI
    GENERAL FEATURES:
  • Advanced over current protection
  • Remote controlled operation
  • Low weight
  • Compact
  • Fits in 1HE (additional insulation required)
  • Fixed output voltage (2 versions available)
    ELECTRICAL FEATURES:
  • High Line Input Voltage: 180-264Vac
  • Low Line Input Voltage: 90-132Vac
  • Output Voltage: 2x65Vdc
  • Max. Output power: 1500W
  • Max. Output power: 1200W @20Hz
  • Switching Frequency: 100kHz
    MECHANICAL FEATURES:
  • Weight: 750g
  • Dimensions: 150mm x 105mm x 55mm
  • Specificaties PDF.
    Handleiding PDF.

    meanwell power supply

    € 35,-

    Meanwell RS-100-48


    Een universele switchmode power supply. Universal AC input / Full range
  • Protections: Short circuit / Overload / Over voltage
  • Cooling by free air convection
  • LED indicator for power on
  • 100% full load burn-in test
  • All using 105 long life electrolytic capacitors°C
  • Withstand 300VAC surge input for 5 second
  • High operating temperature up to 70°C
  • Withstand 5G vibration test
  • High efficiency, long life, high reliability
  • 3 years warranty
  • DC VOLTAGE: 48V
  • RATED CURRENT: 2.3A
  • RATED POWER: 110W
  • RIPPLE & NOISE MAX: 200mVp-p
  • VOLTAGE ADJ. RANGE:45.6 ~ 52.8V
  • EFFICIENCY (Typ.): 84%
  • SAFETY STND: UL60950-1, TUV EN60950-1 approved



    Voeding circuit


    Hypex TR 117


    € 35,-

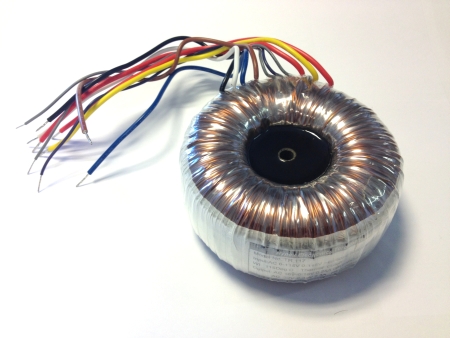

    Hypex TR 117 Ringkern transformator

    Voor gebruik met een Supply ST en 1 UcD180 (max 2). Men kan ook een voeding bouwen dmv de onder aangeboden gelijkrichter en snelle zekeringen.

  • Earth screening
  • Thermal cut-off at 115°C
  • 115VAC/230VAC configurable
  • Input: 2x115VAC
  • Output 1: 32-0VAC 32-0VAC
  • Output 2: 16-0-16VAC
  • Power: 120VA
  • Dimensions: 105mm x 50mm
  • Weight: 1.7kg


    transformator

    € 34,-

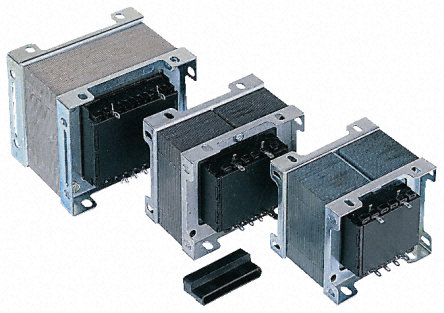

    ST53319 75VA Bloktransformator

    Eenvoudige universele transformator voor paneel montage.
    • Ingangsspanning: 230 Volt.
    • Uitgangsspanning: 24-0-24 Volt.
    • Vermogen: 75VA.
    • Soldeerlipjes voor bevestiging.
    • multi-fit paneelmontage frame.
    • Afmetingen: 79 x 75 x 65mm

    Specs PDF.
    € 45,-

    ST53327 100VA Bloktransformator

    Eenvoudige universele transformator voor paneel montage. Bijvoorbeeld te gebruiken voor de PrismAudio LA100B eindtrappen..
    • Ingangsspanning: 230 Volt.
    • Uitgangsspanning: 30-0-30 Volt.
    • Vermogen: 100VA.
    • Soldeerlipjes voor bevestiging.
    • multi-fit paneelmontage frame.
    • 89mm wide x 75mm high x 68mm deep.

    Specs PDF.
    € 75,-

    ST53292 200VA Bloktransformator

    Eenvoudige universele transformator voor paneel montage. Bijvoorbeeld voor 2 stuks PrismAudio LA100B eindtrappen..
    • Ingangsspanning: 230 Volt.
    • Uitgangsspanning: 30-0-30 Volt.
    • Vermogen: 200VA.
    • Soldeerlipjes voor bevestiging.
    • multi-fit paneelmontage frame.
    • 100mm wide x 82mm high x 92mm deep.
    • 2.8Kg

    Specs PDF.

    Rectifier

    Vishay gelijkrichter voor voeding modules

    Diodebrug, in te zetten voor versterker voedingen tot 400Watt. GBU type gelijkrichter voor conventionele printplaat montage. Geschikt voor de Prism LA50B of LA100B.
    € 2,-
  • Max stroom: 6A
  • Peak: 175A
  • RMS voltage: 70V
  • Max spanning: 100V
  • Peak reverse current: 0.005mA
  • 22.3 x 3.56 x 18.8mm
  • Specificaties PDF.

    Panasonic Elko

    Panasonic Elko ECOS1VP472BA

    € 4,90
    Panasonic elko voor versterker voedingen.
  • 35VDC
  • 44 Surge voltage
  • 4700µF +- 20%
  • Through hole
  • Ripple current 3.26A
  • ESR 78 Mega ohm
  • 3000h max. 85º
  • 22 x 33mm
  • Specificaties PDF.
    General info Panasonic

    Cornell-Dubilier Elko SLPX472M050A7P3

    € 5,50
    Aluminium elko voor versterker voedingen voor gebruik met de boven beschreven Blok transformator en gelijkrichter.
  • 50VDC
  • 63 Surge voltage
  • 4700µF +- 20%
  • Through hole
  • Ripple Current 3.78A
  • ESR 74 mega ohm
  • 3000h max. 85º
  • 22 x 30mm
  • Specificaties PDF.

    Panasonic Elko ECOS1HA103EA

    € 8,-
    Panasonic elko voor versterker voedingen voor gebruik met de boven beschreven Blok transformator en gelijkrichter.
  • 50 VDC
  • 63 SV
  • 10.000µF +- 20%
  • Ripple current 4.0A
  • Through hole
  • ESR 33 mega ohm
  • 3000h max. 85º
  • 35 x 40mm
  • Specificaties PDF.
